ELSA「EMP8」製品情報

長期供給に対応。エンベデッド機器向けGPU NVIDIA EMP 8を搭載したファンレス仕様のグラフィックボード

DirectX 10対応の組み込み機器向けGPU NVIDIA EMP 8を搭載
PCI-Express x16プラットフォーム
DVIデジタル、アナログVGA出力を自由に組み合わせた画面出力が可能
128bitメモリバンドのGDDR2メモリを512MB搭載
NVIDIA CUDA プログラミングサポート
組み込み用途に最適なファンレス仕様
PureVideo HD機能を搭載

型番：EDGEEMP8-512EB

JANコード：4524076583121

DirectX 10対応の組み込み機器向けGPU NVIDIA EMP 8を搭載

安定した動作を重視し、組込み機器向けとして実績のあるNVIDIA EMP8グラフィックスプロセッサを搭載。DirectX 10及びOpenGL3.0に対応。また高性能な16のCUDAプロセッサコアを搭載し、高解像度のジオメトリ、頂点、ピクセルシェーダを高速処理することが可能です。

128bitバスで接続された、512MBの大容量ビデオメモリを搭載

メモリクロック800MHzの高速駆動する、128bitメモリバンドのGDDR2メモリを512MB搭載。高速大容量のメモリにより高解像度でもスムーズな描画表現を実現します。

NVIDIA CUDA プログラミングサポート

NVIDIA GPUのプロセッシングパワーをオープンスタンダードなC言語を利用することにより、プログラマブルGPUの性能を利用することが可能です。

組み込み用途に最適なファンレス仕様

冷却機構には大型のヒートシンクによるファンレス仕様を採用しています。
ファンなどの駆動部品が無いファンレス設計により長期間の利用でも安定して故障が起きにくいように設計されています。

組み込み用途に最適なファンレス仕様

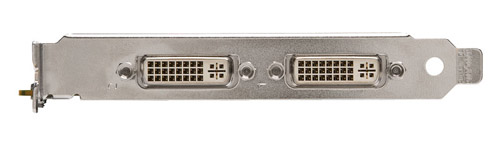

2系統のDVI-Iコネクタを標準搭載

DVI出力とアナログVGA出力に対応、2系統の組み合わせで自由に出力が可能です。さらにDVIプライマリポートは、最大解像度2560×1600のデュアルリンク出力に対応し、地上デジタルテレビ出力やBlu-ray出力でデジタル出力を行う際に必要なHDCPにも対応しています。

※ アナログに変換した場合の最大解像度は2048×1536となります。

※ DVIセカンダリポートでの出力解像度は最大1920×1200（シングルリンク）となります。

※ 同時出力可能な画面数は2画面までとなります。各種ディスプレイケーブルは製品に付属しておりません。

2系統のDVI-Iコネクタを標準搭載

PureVideo HDテクノロジによる強力なビデオ機能を内蔵

PureVideo HD機能を搭載。Blu-ray Disc / HD DVDなどで採用されている H.264コンテンツ再生時に、GPUによる再生支援機能によりCPUの負荷率を大幅に低減します。MPEG2 /MPEG4 Part2 Advanced / H.264 / DivX3.1以降の動画にもハードウェアデコードを提供します。

※ PureVideoテクノロジの機能を使用するには、別途PureVideo 対応DVDソフトウェアが必要です。

製品概要

ELSA EDGE EMP8
グラフィックスプロセッサ	NVIDIA EMP8™ グラフィックスプロセッサ
CUDAコアプロセッサ数	16基
コアクロック	400MHz
プロセッサクロック	1000MHz
メモリ	512MB GDDR2 SDRAM 128bitメモリバンドインターフェース
メモリクロック	400MHz (800MHzダブルデータレート)
バス	PCI-Express x16（PCI-Express 2.0 x16対応) PCI-Express 2.0以前のバスで利用された場合バス帯域幅が2.5Gbpsとなります。
対応API	DirectX10 (Shader Model 4.0) / DirectX9.0c～8.1 / OpenGL 3.0
動作環境温度	0℃～55℃
保存環境温度	-40℃～70℃（保存環境湿度5%～95%）
MTBF	240～244時間
最大消費電力	29.5W
コネクタ	DVIコネクタ（プライマリポート）デュアルリンクサポート（最大解像度2560ｘ1600） DVIコネクタ（セカンダリポート）シングルリンクサポート（最大解像度1920ｘ1200）
対応OS	Windows Vista (32bit / 64bit) Windows XP (32bit / 64bit) Windows XP Embedded / Linux（個別案件）
外形寸法	168mm×111mm×15.4mm（1スロット占有・ATX準拠）
型番	EDGEEMP8-512EB
JANコード	4524076583121

必要動作環境
CPU	Intel Atom / Celeron / Pentium 4 / Core シリーズ / Xeonシリーズ AMD Sempron / Atdlon64 / Phenom / Opteron シリーズに対応
バス	PCI Express x16(2.0対応)に対応した空きスロット1つ
必要電源容量	最小：定格出力200W以上の出力が可能な電源ユニット (変換効率 80%以上を推奨)
必要電源容量	推奨：定格出力250W以上の出力が可能な電源ユニット
システムメモリ	1GB以上のシステムメモリを推奨(64bit OSでは2GB以上のメモリを推奨)
ハードディスク	200MB以上
光学ドライブ	ソフトウェアインストールのためのCD/DVDドライブ
モニタ	800ｘ600以上の解像度が表示可能なディプレイモニタ
